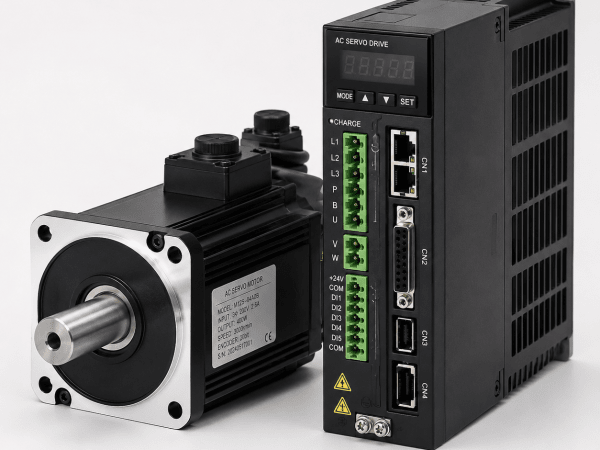

Перегрев сервопривода: причины, последствия и способы устранения

Сервопривод рассчитан на работу под переменной нагрузкой и постоянный контроль параметров двигателя, однако чрезмерный нагрев быстро сокращает ресурс электроники. Если устройство регулярно уходит в защиту, становится нестабильным или отключается после нескольких часов работы, ремонт сервоприводов помогает определить источник проблемы и восстановить нормальный температурный режим. Важно не только устранить последствия перегрева, но и понять, почему он возник.

Почему сервопривод начинает перегреваться

Причин может быть несколько, и далеко не все связаны с неисправностью самой платы. Сервопривод работает вместе с серводвигателем, кабелями, системой обратной связи и механической нагрузкой, поэтому перегрев часто является комплексным симптомом.

Наиболее распространенные причины:

• постоянная перегрузка двигателя;
• плохая вентиляция шкафа;
• загрязнение системы охлаждения;
• неисправность вентилятора;
• повышенная температура окружающей среды;
• дефекты силовой электроники;
• неправильные параметры управления;
• неисправность серводвигателя;
• нестабильное электропитание.

Диагностика должна учитывать всю сервосистему, а не только температуру корпуса.

Перегрузка двигателя

Одна из самых частых причин перегрева — повышенный ток из-за чрезмерной механической нагрузки. Если двигатель постоянно работает около предельного момента, силовая часть сервопривода также испытывает повышенную нагрузку.

Причиной может быть заклинивающий редуктор, перекос направляющих, недостаточная смазка или увеличение массы перемещаемого механизма.

При этом обычно одновременно появляются рост тока, снижение скорости и периодические аварийные отключения.

Если устранить только перегрев, но оставить механическую проблему, ситуация быстро повторится.

Плохое охлаждение

Даже полностью исправный сервопривод может перегреваться, если тепло отводится недостаточно эффективно.

В шкафах автоматики часто работает сразу несколько электронных устройств. При слабой вентиляции температура внутри постепенно повышается, а радиаторы и силовые компоненты перестают нормально охлаждаться.

Проблему усугубляет пыль. Она оседает на вентиляционных отверстиях и радиаторах, ухудшая теплообмен.

Если используется принудительное охлаждение, необходимо проверить вентиляторы и состояние воздушных каналов.

Неисправность силовой части

Силовые модули работают под высокой нагрузкой и выделяют значительное количество тепла. При повреждении отдельного компонента потери могут увеличиваться, а температура — расти даже при обычном режиме работы.

Такой дефект часто проявляется постепенно. Сначала привод греется сильнее обычного, затем начинает отключаться после прогрева.

Иногда без нагрузки устройство работает нормально, а ошибка появляется только при разгоне или тяжелом рабочем цикле.

В этом случае требуется проверка силовых компонентов и состояния платы.

Неправильные настройки сервосистемы

Причина перегрева может находиться в параметрах управления.

Если регулятор настроен слишком агрессивно, двигатель постоянно выполняет мелкие корректирующие движения. Это увеличивает ток и создает дополнительную нагрузку на силовую электронику.

Особенно заметно это при удержании фиксированного положения: мотор может слегка дрожать, а сервопривод — постепенно нагреваться.

После модернизации механики или изменения нагрузки параметры системы стоит проверить повторно.

Может ли быть виноват серводвигатель

Да. Неисправный двигатель способен заставлять исправный сервопривод работать с повышенным током.

Причиной могут быть поврежденные обмотки, изношенные подшипники или механическое сопротивление. В результате силовая электроника вынуждена постоянно компенсировать проблему.

Поэтому при перегреве важно проверить не только привод, но и двигатель.

Если мотор одновременно шумит, вибрирует или теряет момент, вероятность механической или электрической неисправности возрастает.

Проблемы с кабелями и контактами

Плохой контакт в силовой цепи тоже способен привести к дополнительному нагреву.

Ослабленные разъемы, окисление контактов или поврежденные проводники создают повышенное сопротивление. В результате нагрев появляется в соединениях, а работа сервосистемы становится нестабильной.

Иногда проблема возникает только после длительной работы или при вибрации.

Проверка кабелей и разъемов — один из обязательных этапов диагностики.

Чем опасен постоянный перегрев

Высокая температура ускоряет старение электронных компонентов. Особенно чувствительны к ней конденсаторы, изоляционные материалы и силовые элементы.

Если сервопривод регулярно работает в перегретом состоянии, постепенно снижается ресурс всей платы.

Возможные последствия:

• аварийные отключения;
• нестабильная работа;
• повреждение силовых модулей;
• деградация конденсаторов;
• ошибки управления;
• полный отказ платы;
• повреждение двигателя из-за неправильного режима.

Чем дольше сохраняется перегрев, тем выше вероятность сложного ремонта.

Почему защита не решает проблему

Многие современные сервоприводы автоматически отключаются при превышении допустимой температуры. Это защищает электронику, но не устраняет саму причину.

Если после охлаждения просто снова запустить оборудование, перегрев повторится.

Особенно опасно постоянно сбрасывать ошибку и продолжать работу в том же режиме. Каждый новый цикл дополнительно нагружает компоненты.

Защитное отключение нужно воспринимать как сигнал к диагностике.

Как проходит диагностика

Проверка начинается с анализа условий эксплуатации и характера перегрева. Важно понять, возникает ли он сразу или только после длительной работы.

Обычно оцениваются:

• температура внутри шкафа;
• состояние вентиляции;
• работа вентиляторов;
• ток двигателя;
• нагрузка на механизм;
• силовая часть сервопривода;
• кабели и разъемы;
• состояние серводвигателя;
• параметры управления.

Дополнительно проверяют, не появляется ли ошибка только при разгоне, торможении или удержании положения.

Почему важно тестировать под нагрузкой

Некоторые неисправности невозможно обнаружить при простом включении без двигателя.

Сервопривод может выглядеть полностью исправным в холостом режиме, но начинать перегреваться при реальном рабочем цикле.

Поэтому проверка должна включать разгон, торможение и работу под нагрузкой.

Контролируются температура и ток в динамике. Если перегрев появляется только после определенного времени, тестирование продолжают до выхода оборудования на рабочий режим.

Так выявляются скрытые дефекты силовой части и системы охлаждения.

Какие способы устранения применяются

Метод зависит от найденной причины. Если проблема связана с загрязнением, очищают радиаторы и вентиляционные каналы. При неисправности вентилятора его заменяют.

Если перегрев вызван механической нагрузкой, устраняют заклинивание, перекос или проблемы с редуктором.

При повреждении силовой электроники выполняют компонентный ремонт платы. Если причина находится в параметрах управления, корректируют настройки сервосистемы.

Важно, чтобы ремонт устранял первопричину, а не только снижал температуру.

Когда требуется ремонт платы

Компонентное восстановление необходимо, если диагностика показывает неисправность силового модуля, цепей питания или других электронных элементов.

Поврежденные компоненты могут работать с повышенными потерями и вызывать локальный нагрев.

Если дефект обнаружен вовремя, ремонт часто позволяет сохранить устройство без полной замены.

После восстановления плату обязательно проверяют под рабочей нагрузкой, иначе скрытая проблема может остаться незамеченной.

Когда перегрев можно устранить без сложного ремонта

Не всегда требуется разбирать электронный блок. Если причина находится в вентиляции, настройках или механике, достаточно устранить внешний фактор.

Например, очистка шкафа и восстановление нормального воздушного потока могут заметно снизить температуру.

То же касается механической нагрузки. Если двигатель работал с повышенным сопротивлением, обслуживание редуктора или направляющих иногда полностью решает проблему.

Но перед этим важно убедиться, что силовая часть не успела получить повреждения.

Как избежать повторного перегрева

После восстановления желательно контролировать рабочие параметры сервосистемы.

Важно следить за:

• температурой шкафа;
• состоянием вентиляции;
• током двигателя;
• чистотой радиаторов;
• исправностью вентиляторов;
• нагрузкой механизма;
• состоянием кабелей.

Также полезно обращать внимание на изменение привычного поведения оборудования. Если привод начал сильнее нагреваться при тех же условиях, это может быть ранним признаком неисправности.

Когда замена лучше ремонта

Ремонт не всегда экономически оправдан. Если силовая плата получила серьезные повреждения, а перегрев затронул сразу несколько ключевых узлов, стоимость восстановления может стать слишком высокой.

Замена также логична при плановой модернизации системы автоматизации.

Однако сам факт перегрева еще не означает, что сервопривод нужно менять. Во многих случаях повреждение локально и поддается ремонту.

Решение лучше принимать после диагностики.

Перегрев — симптом, а не отдельная поломка

Главная ошибка при перегреве сервопривода — рассматривать высокую температуру как самостоятельную неисправность. На практике она почти всегда является следствием другой проблемы.

Причина может находиться в охлаждении, механической нагрузке, силовой электронике, настройках или двигателе.

Комплексная диагностика помогает определить источник и выбрать правильный способ устранения. Своевременный ремонт позволяет снизить температуру, восстановить стабильность работы и продлить ресурс промышленного сервопривода без преждевременной замены.
